Цена производителя - Крейцкопф для насосов НБ-125 ИЖ 9МГр НЦ-320 9Т НПЦ 9ТМ АФНИ.304516.001 ОФСП.304516.001

Цена: Крейцкопф насоса 9МГр-73 — 1 ₽/всего

в наличии

ООО КОМПАНИЯ «ОЙЛЗИП»

Ижевск — На сайте с 24 фев 2017

Телефон: +7 (919) 917-77-77

Адрес компании: Удмуртская республика г. Ижевск, ул. Холмогорова, д. 67
Доставка, самовывоз: Ижевск

Пожаловаться

Описание

Цена производителя - Крейцкопф для насосов НБ-125 ИЖ 9МГр НЦ-320 9Т НПЦ 9ТМ АФНИ.304516.001 ОФСП.304516.001

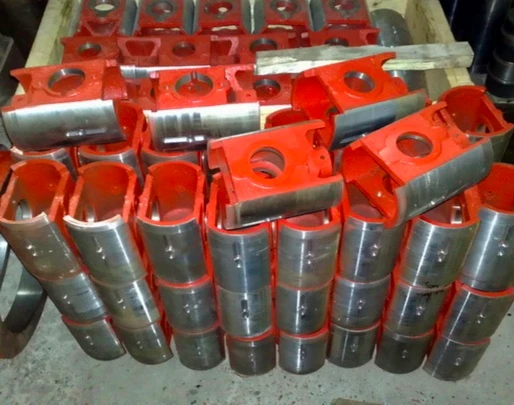

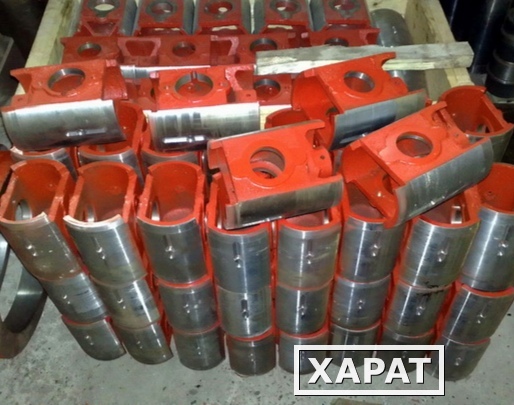

Компания «ОЙЛЗИП» производит крейцкопфы (ползуны) в сборе для насосов НБ-125 ИЖ 9МГр НЦ-320 9Т НПЦ 9ТМ (чертёж АФНИ.304516.001 ОФСП.304516.001) и комплектующие (ЗИП) к ним.

Паспорт

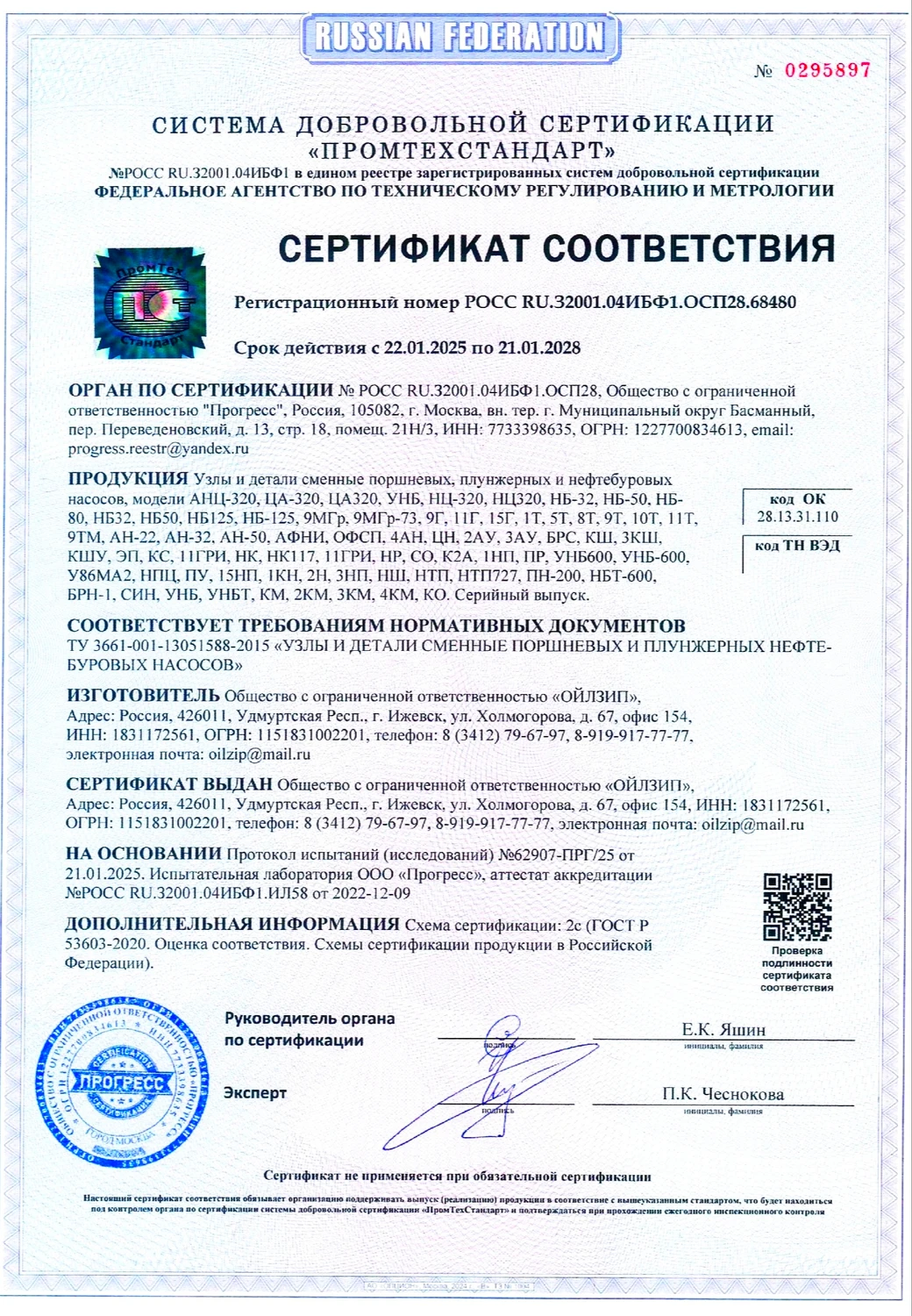

Сертификат
Гарантия

В наличии на складе!

Предлагаем купить в нашей компании по цене производителя:

Крейцкопф АФНИ.304516.001
Крейцкопф 9Г.01.200
Крейцкопф ОФСП.304516.001

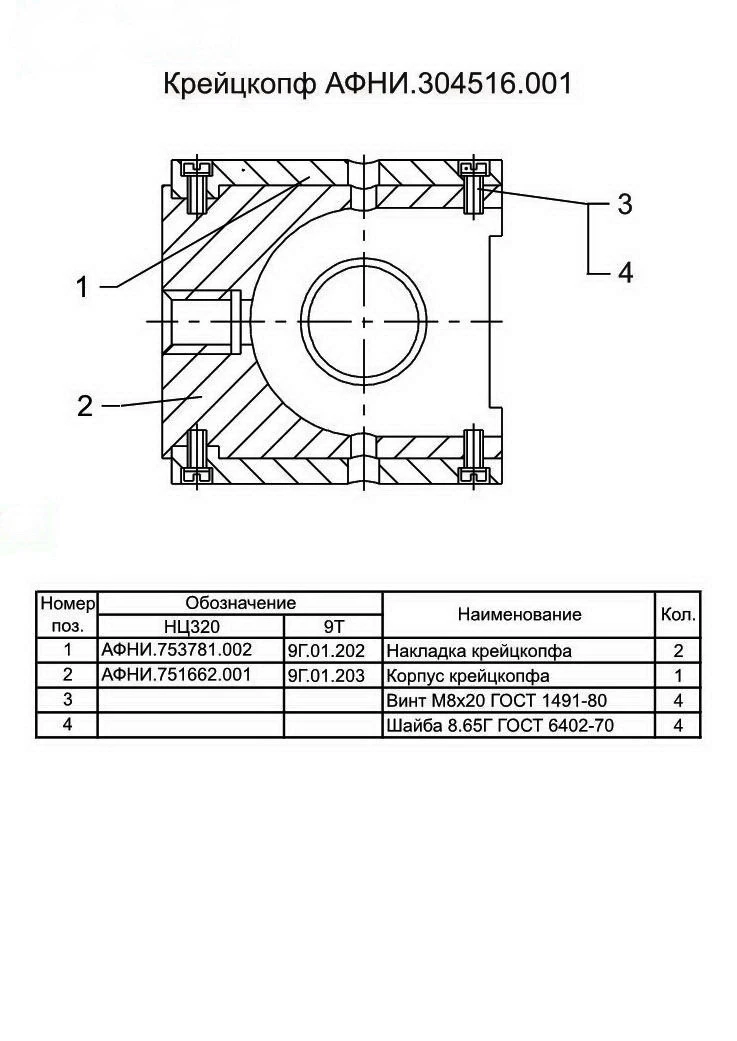

АФНИ.304516.001 крейцкопф в сборе с накладками
ОФСП.304516.001 крейцкопф в сборе с накладками

Крейцкопф АФНИ.304516.001
Материал: 35Л
Вес: 20,1 кг
Размер: 215мм х 175мм х 175мм

Комплектующие для крейцкопфов АФНИ ОФСП:

АФНИ.751662.001 9Г.01.201 Корпус крейцкопфа
ОФСП.751662.001 Корпус крейцкопфа
АФНИ.753781.002 9Г.01.202 Накладка
ОФСП.753781.002 9Г.01.202 Накладка
АФНИ.713312.001 палец крейцкопфа
ОФСП.713312.001 палец крейцкопфа
Шайба 8.65Г ГОСТ 6402-70
Винт ВМ 8х20 ГОСТ 1491-80

Крейцкопф (нем. Kreuzkopf), ползун — деталь кривошипно-ползунного механизма, совершающая возвратно-поступательное движение по неподвижным направляющим.

Назначение крейцкопфа:

Крейцкопф (ползун) предназначен для соединения поршня и шатуна в крейцкопфном кривошипно-шатунном механизме насосов НБ-125 ИЖ 9МГр НЦ-320 9Т 9ТМ.

При таком сочленении поршень жёстко связан с крейцкопфом с помощью штока. Такое сочленение позволяет разгрузить поршень от нормальной силы, так как её действие в таком случае переносится на крейцкопф.

Такая схема соединения крейцкопфа позволяет создать вторую рабочую полость в цилиндре под поршнем. При этом шток проходит через сальник в нижней крышке цилиндра, который обеспечивает необходимую герметичность.

Соединение крейцкопфа АФНИ (ОФСП) с шатуном осуществляется шарнирно через палец крейцкопфа АФНИ.713312.001, котовый зафиксирован в конусной посадке планками.

Накладка крейцкопфа АФНИ.753781.002 для поршневых насосов НБ-125 ИЖ 9МГр НЦ-320 9Т НПЦ 9ТМ выполнена из материала СЧ 20 (серый чугун) для защиты корпуса крейцкопфа от истирания в паре трения с накладкой станины, которая выполнена из материала антифрикционного чугуна АСЧ 6.

Накладка АФНИ.753781.002 крепится к крейцкопфу винтами М8х20 с обоих сторон.

Масленые каналы накладки позволяют создавать скользящую пленку между накладками пары трения, а выступ на внутреннем диаметре точно повторяет понижение на корпусе крейцкопфа обеспечивая его надежную фиксацию.

Накладки станины АФНИ.753781.001 установлены в блоке привода насосов в крейцкопфном узле. Каждый крейцкопф двигается между двух накладок. Верхние и нижние накладки одинаковые, взаимозаменяемые.

Для ремонта насосов НБ-125 ИЖ 9МГр НЦ-320 9Т 9ТМ требуется комплект из 4 штук.

Всегда в наличии на складе пальцы, накладки, корпуса и крейцкопфы в сборе!

Цены на крейцкопфы для насосов НБ-125 ИЖ 9МГр НЦ-320 9Т НПЦ 9ТМ АФНИ.304516.001 ОФСП.304516.001 договорные и зависят от объема заказа.

Мы принимаем Ваши заявки на почту oilzip@mail.ru

Цены

Название	Цена
Крейцкопф насоса 9МГр-73	1 ₽/всего
Крейцкопф насоса 9ТМ	1 ₽/всего
Крейцкопф насоса 9Т	1 ₽/всего
Крейцкопф насоса НЦ-320	1 ₽/всего
Крейцкопф насоса НБ-125	1 ₽/всего
Крейцкопф АФНИ.304516.001	1 ₽/всего
Крейцкопф ОФСП.304516.001	1 ₽/всего
Крейцкопф бурового насоса	1 ₽/всего
Палец крейцкопфа	1 ₽/всего
Накладка крейцкопфа	1 ₽/всего
Крейцкопф 9Г.01.200	1 ₽/всего
Накладки станины АФНИ.753781.001	1 ₽/всего
Накладка АФНИ.753781.002	1 ₽/всего
